“电动百叶帘”通过使用直流电机带动叶片升降代替传统百叶帘手拉的传动方式，具有突破性的创新，使其在操作过程中更加简便和随心所欲。由铝材、木材或PVC等材料制作而成的帘片具有自动翻转功能，能够更加精确的调节室内的自然采光程度，根据室内用户的需要来调节光线的取入，实现最好的视觉舒适度。电动百叶帘可以有效的阻隔紫外线及阳光直射，防止“温室效应”的产生，因而有利于整个楼宇的保温隔热效果，有利于节能。
“电动百叶帘”的驱动系统由一个电机、卷绳器及一个机械式限位器组成，这些组件均安装在“C”型不锈钢托架内，最终与帘片组装成一套电动百叶帘最终产品。组装好的百叶帘系统将按设计要求安装于双层玻璃幕墙或吊顶内。系统的控制方式可采用普通线控开关控制、无线遥控控制、定时控制、风雨光控制以及楼宇集成控制等，也可以兼容并接入其他的BMS系统如照明系统、安保系统以及SOMFY的Animeo IB+系统。

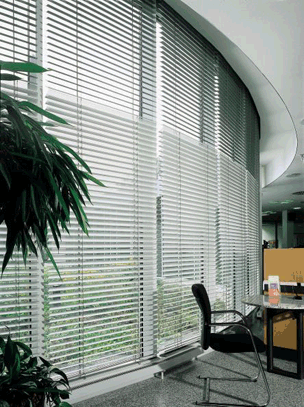

经常被用于办公场所，以其简洁明快而深受欢迎，适用于办公大楼、会议室、体育场、家庭住宅等场所。
1.采用进口220V交流管状电机；
2. 电机噪音小，旋钮式行程调试，行程控制精确、可靠；
3. 根据窗帘的重量、面积的大小选择电机型号；
4. 单套产品最大宽度4米，最大高度为5.5米；
5. 卷线器经独特设计，一台电机即可完成百叶帘片的翻转和上下收放；
6. 百叶帘叶片宽度一般为25mm或50mm，材质有铝合金叶片、竹、木片等；
7. 配合使用自行研制的万向节中座，可以实现一台电机驱动几幅百叶帘。
